热床铝基板 单面PCB 3D打印机加热底板 大尺寸可选 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
热床铝基板 单面PCB 3D打印机加热底板 大尺寸可选 详细介绍 :

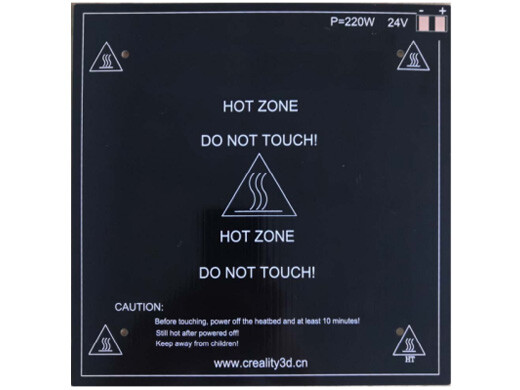

在FDM 3D打印过程中，热床温度均匀性直接影响首层附着力和打印成功率。传统PCB加热板因导热系数低（约0.2-0.3 W/m·K），容易产生局部冷区，导致模型翘曲。合通科技单面热床铝基板采用1.0-3.0mm厚铝基板作为散热和支撑层，导热系数高达2-4 W/m·K（绝缘层优化后），热量从铜线路上快速传导至铝板并均匀扩散，平台温差控制在±2℃以内。单面线路设计简洁可靠，线路阻值精确匹配客户电源需求，表面覆盖绿色或黑色阻焊层（耐温≥150℃），并可选配热敏电阻焊盘、LED指示灯等辅助功能。大尺寸定制能力（最长边600mm）满足如KLP-1、Voron等大尺寸打印机升级需求。产品出厂前经过100%线路通断、绝缘电阻及加热均匀性测试，确保即装即用。
产品亮点
- 高效导热铝基结构：铝基底导热系数≥180 W/m·K，搭配导热绝缘层（1-3 W/m·K），整板热响应速度比普通FR-4加热板提升5倍。
- 线路设计优化均匀温场：采用蛇形等间距布线或分区加热设计，边缘与中心功率密度差异≤5%，实测热成像温差＜±2.5℃，保证整个打印面附着力一致。
- 大尺寸定制能力：可提供150×150mm、220×220mm、310×310mm、400×400mm直至600×600mm任意矩形或圆形，厚度1.0/1.2/1.6/2.0/3.0mm可选，适配市面主流机型或DIY机型。
- 耐温阻焊与绝缘：阻焊层耐温≥150℃，长期工作不黄变；绝缘层耐压≥2.5kV AC，满足热床安全规范；铝基板背面可做阳极氧化或喷砂处理，防刮擦且美观。
- 电压/功率灵活定制：支持12V、24V、48V DC，功率从60W到600W按需设计，可提供阻值标签。客户只需提供打印尺寸与目标温度（如80℃或110℃），即可获得优化方案。
- 安全保护配置：板边预留NTC热敏电阻（100kΩ）贴片焊盘及走线，可直连主板测温；可选配过热保护开孔（用于安装温控开关）。
典型应用
- 桌面级3D打印机
- 工业级大尺寸3D打印机
- 教育用3D打印机教学平台
- DIY自组3D打印机热床组件
- 高温工程塑料打印
为什么选择合通科技？
- 专业铝基板制造商：合通科技拥有一条完整的金属基板生产线，月产铝基板超5万平方米，3D打印热床板是我们的成熟产品线，已为国内外数十个3D打印机品牌长期供货。
- 均匀性严控：每一片热床板在出货前都经过红外热成像扫描，提供均匀性报告（温差≤2.5℃），避免用户安装后出现区域冷点。
- 安全测试完善：完成绝缘耐压、泄漏电流、接地连续性（如有接地要求）、热循环老化测试（110℃下48小时无功率衰减），产品通过CE、RoHS认证。
- 快速样品：标准尺寸（如220×220mm，24V，200W）备有常规模板，提供裸板或带引出线、焊接端子版本。
- 成本控制：规模生产+材料集采，价格比同行低15%左右，且大尺寸订单享有额外折扣。支持多块拼板出货，降低单片成本。
立即定制
想为您的3D打印机升级一款升温快、平台平整、不易翘边的热床铝基板？只需提供打印平台尺寸、工作电压和预期最高温度，合通科技将免费为您完成线路功率计算、热分布仿真及工程图纸，并提供样品打样（条件详询）。
