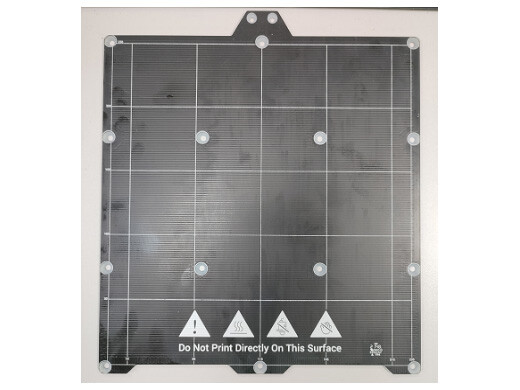

3D打印机热床加热板 2层3.0mm 大电流 喷锡工艺 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
3D打印机热床加热板 2层3.0mm 大电流 喷锡工艺 详细介绍 :
大尺寸3D打印机对热床板的机械强度、电流承载能力和热均匀性要求极高。合通科技3.0mm厚热床板采用高TG（≥170℃）FR-4材料，双面35μm铜箔。正面线路为加热回路，背面可做大面积铜皮辅助均热或保留为地线层。与传统2.0mm或1.6mm厚板相比，3.0mm厚度使热床在长期高温下仍保持平面度≤0.2mm/m，避免因板弯导致打印平台调平失效。线宽0.5mm/线距0.4mm的设计兼顾了高功率密度与可制造性，双面35μm铜使线路电阻更低，发热量分布更均匀。喷锡表面（HASL）提供良好可焊性，用户可轻松焊接硅胶线、XT60接口或弹簧端子；同时喷锡层抗氧化，适合在热床工作环境中长期使用。
产品亮点
- 3.0mm超厚板身：厚度比常规1.6mm热床板增加87.5%，抗弯强度大幅提升。实测在110℃下24小时，翘曲度≤0.1mm（300mm长度），完美配合自动调平系统。
- 双面35μm厚铜：内外层铜厚均为35μm（1oz），单面线路阻值比0.5oz降低一半，同等功率下发热更均匀，同时允许更大电流。
- 高功率支持：适合300×300mm以上热床，可设计300-600W加热功率，升温至100℃仅需2-3分钟（取决于环境），满足ABS、PC等高温材料打印需求。
- 优化加热线路：线宽0.5mm/线距0.4mm，线路密度适中，避免相邻线距过近导致的过热聚集。支持分区加热设计，温场均匀性控制在±3℃以内。
- 喷锡工艺：锡层厚度均匀，焊盘易于上锡，且耐高温（可承受260℃回流焊）。喷锡表面粗糙度适中，利于硅胶导热垫或铝板贴合时的热接触。
- 预留安装孔与测温：可按客户图纸加工定位孔、安装沉孔及热敏电阻槽，方便直接替换原装热床。
典型应用
- 工业级大尺寸3D打印机
- 桌面级3D打印机热床升级
- DIY大尺寸3D打印机
- 高温塑料打印专用热床（配合腔体保温）
- 3D打印农场批量替换耐用热床板
为什么选择合通科技？
- 厚板制造专家：合通科技具备2.0-4.0mm厚PCB批量生产能力，尤其擅长3.0mm厚热床板，翘曲控制工艺成熟（采用应力释放压合及高温定型），良率98%以上。
- 双面厚铜工艺：拥有35μm-105μm厚铜板加工技术，双面板内外层铜厚均匀，蚀刻线宽精度高，保证0.5mm线路无残铜、无侧蚀。支持更厚铜（2oz/3oz）定制。
- 大电流可靠性测试：每批次热床板通过热循环老化测试（室温-110℃，500次），线路电阻变化率≤5%，绝缘电阻≥100MΩ，确保长期使用不老化、不短路。
- 喷锡质量稳定：采用水平喷锡机，锡层厚度1-40μm可调，板面无锡球、无桥接，焊盘可焊性达95%以上。有大尺寸喷锡治具，600mm板子不会变形。
- 成本与交付优势：作为中国电子电路百强企业，规模采购板材，3.0mm厚热床板价格比小厂低10-20%。样品7天，批量12天，支持加急。常备标准尺寸（220×220，310×310）库存。
立即定制
需要为大尺寸3D打印机配备一款平整度好、耐大电流、经久耐用的3.0mm热床加热板？只需提供平台尺寸、工作电压及目标功率（或发热温度），合通科技将免费完成线路图设计、电阻计算及热仿真，并提供样品打样服务（详情咨询）。从尺寸到加热参数，一站式解决您的热床定制需求。
